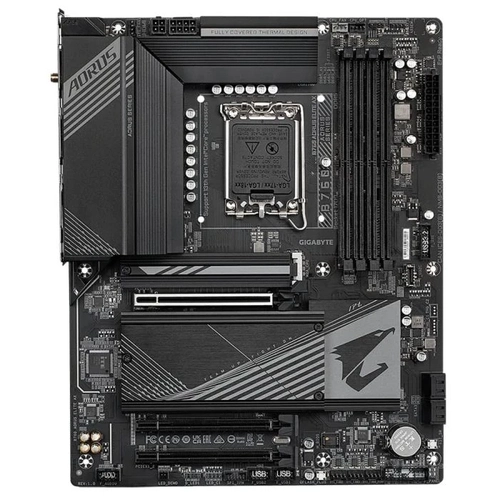

A Placa Mãe B760 Aorus Elite AX oferece desempenho incomparável com um inovador design térmico que garante estabilidade da CPU, chipset e SSD, mantendo baixas temperaturas em jogos e cargas pesadas. Também proporciona excelente conectividade com velocidades de transferência de dados incríveis e inclui software intuitivo para controle completo e personalização de efeitos de iluminação. Além disso, o design Gigabyte Ultra Durável garante durabilidade e qualidade com os melhores componentes e reforço em cada slot.

Especificações:

CPU
Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 13ª e 12ª gerações*

O cache L3 varia com a CPU

* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset:
Chipset Intel B760 Express

Memória:
Suporte para DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s

4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos integrados:
Suporte para processador gráfico integrado Intel HD Graphics:

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.0 e HDCP 2.3.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel Wi-Fi 6E AX211 (para PCB rev. 1.0)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

Realtek Wi-Fi 6E RTL8852CE (para PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:
CPU: 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)

*Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset: 2 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento:

CPU
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset
2 x conectores M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)

4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset
2 portas USB Type-C, com suporte para USB 3.2 Gen 2 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno)

1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

Chipset+Hub USB 3.2 Gen 1

4 portas USB 3.2 Gen 1 no painel traseiro

Chipset+2 hubs USB 2.0

8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x cabeçalho do ventilador da CPU
1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água
3 x conectores de ventilador do sistema
1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa LED RGB
3 conectores de soquete M.2 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C, com suporte para USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reinicialização
1 x botão Q-Flash Plus
1 x jumper de redefinição
1 x jumper CMOS claro

Conectores do painel traseiro:
1 x porta USB Type-C, com suporte para USB 3.2 Gen 2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
4 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 x porta HDMI
1 x porta de exibição
1 porta RJ-45
1 x conector de saída óptica S/PDIF
2 x tomadas de áudio

Controlador de E/S:
Chip controlador de E/S iTE

Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.=

Suporte para Q Flash

Suporte para Q-Flash Plus

12 Meses
